消防灑水車技術規格書

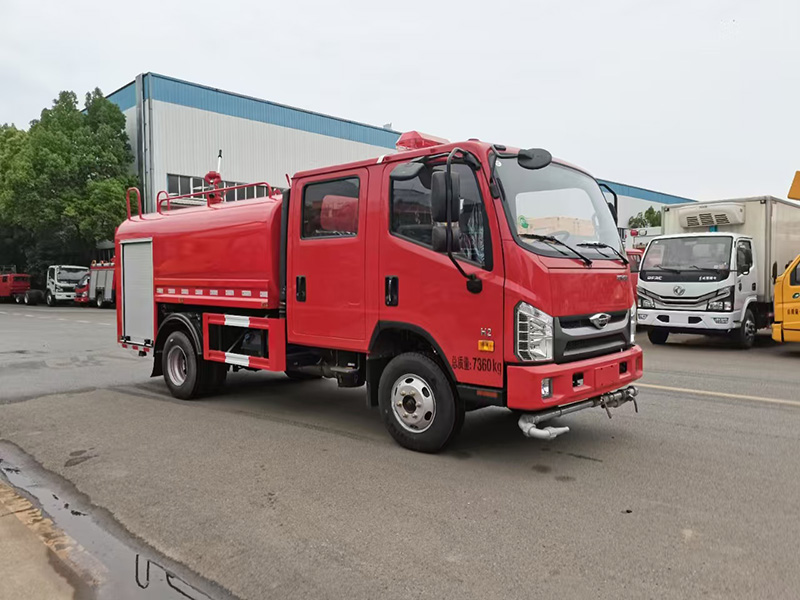

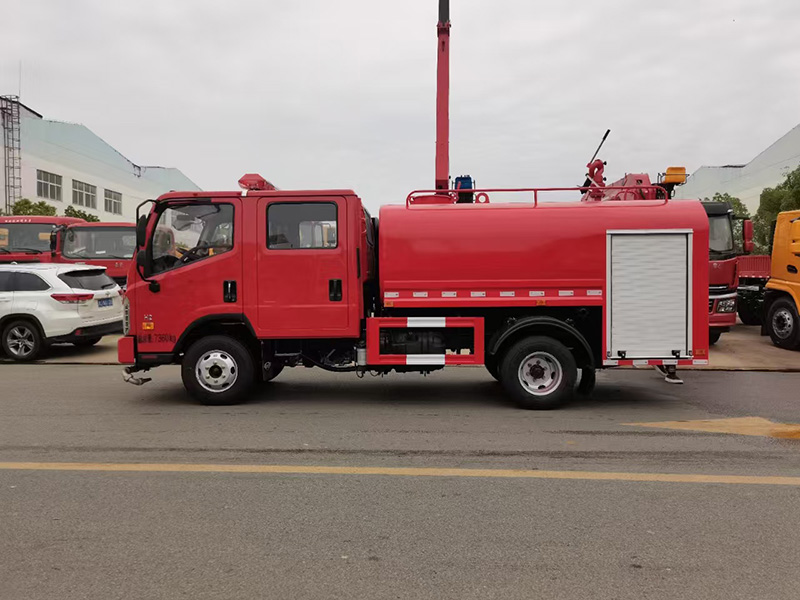

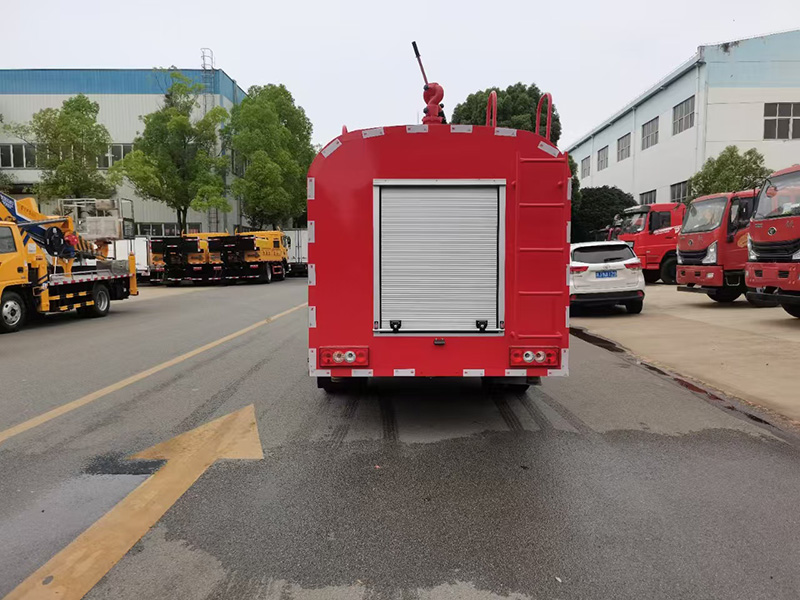

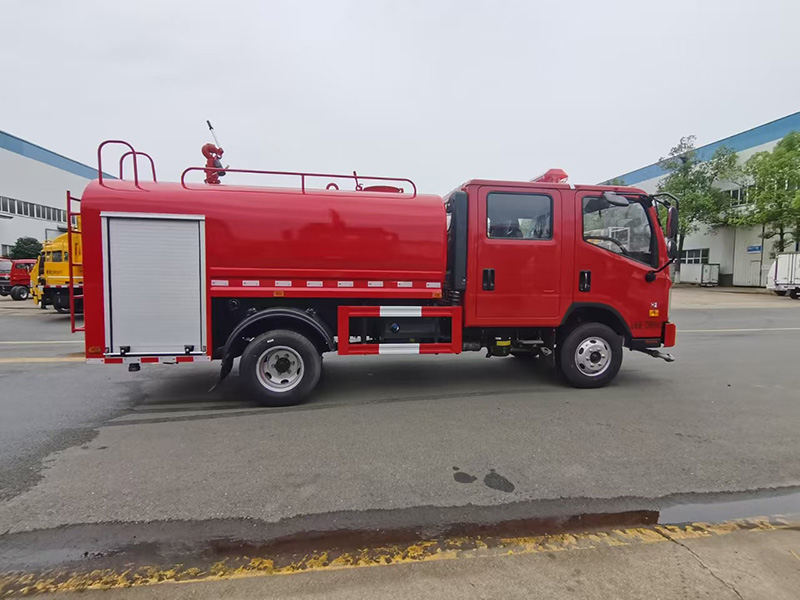

CLW5073GPSADY型消防灑水車(公告容積3630L)
◇消防灑水車是我廠在灑水車的基礎上，換裝消防車專用消防泵、消防炮，使之達到消防車流量大、射程遠的消防滅火要求，具有同等底盤下罐體容積大、流量大、射程遠、等特點，適用于村鎮、中小型企業消防，同時保留灑水車前沖、后灑，具備灑水車綠化噴灑功能。
◇采用北汽福田汽車股份有限公司原裝雙排二類底盤BJ1076VEADA-51，車輛性能穩定、綜合油耗低廉、駕乘舒適靈活、售后服務完善。
◇雙排座豪華駕駛室，冷暖空調、科技感十足，駕乘更舒適。
◇配備全柴130馬力發動機，動力強勁，經濟省油，經濟性好，可靠性高，噪聲低，國Ⅵ排放標準。
◇配20型消防泵、20型消防炮、紅色**；或也可配灑水泵、灑水炮帶、紅色**。
◇配前沖、后灑、泵房照明、罐內防銹。
整車型號 | CLW5073GPSADY型灑水車 | ||
底盤型號 | BJ1076VEADA-51 | ||
額定裝載質量(kg) | 3290 | 長（mm） | 6200 |
整車整備質量(kg) | 3680 | 寬（mm） | 2050 |
**總質量(kg) | 7360 | 高（mm） | 2540 |
軸荷(kg) | 2640/4720 | 軸距（mm） | 3360 |
準乘人數 | 6（含駕駛員） | 接近角/離去角（°） | 19/15 |
※發動機 | |||
發動機型號 | Q28-130C60 | 功率(kw)/馬力 | 96/130 |
生產廠家 | 安徽全柴動力股份有限公司 | ||
排放標準 | GB17691-2018 國Ⅵ | ||
※底盤配置 | |||
空調 | 有 | 中控鎖 | 有 |
電動玻璃 | 有 | 遙控鑰匙 | 有 |
方向助力 | 有 | 多功能方向盤 | / |
日間行車燈 | / | 油剎 | 有 |
變速箱 | / | 電壓（V） | 12 |
※總體布置 | 整車由乘員室和車身兩大部分組成，底盤采用雙排座駕駛室，前部為水罐，后部為水泵房。 | ||
以下參數以高配泵炮展開介紹（圖片僅供參考以實物為準）

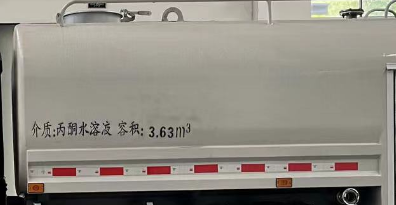

※罐 體※
公告容積（L） | 3630 | 罐體材質 | Q235 碳鋼 | ||
實際容積（L） | 約4500 | ||||
厚度(mm) | 4 | 形狀 | 方圓形罐體 | ||
人孔 | 設DN420 人孔1 個，帶有快速鎖定/開啟裝置 | ||||
注水口 | 在水罐兩側各接1 只DN65 接口 | ||||
進出水口 | 設1 個水罐到水泵進水管，DN100 閥門設1 個水泵**水罐充水管，DN50 閥門 | ||||
材質及工藝 | ◇罐體成型后高壓氣體試漏檢測，使罐體具有強度高、**穩、車輛運載平穩安全等特點； ◇罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證罐體焊縫質量的原樣性。 ◇罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。 | ||||
圖片展示 |
| ||||

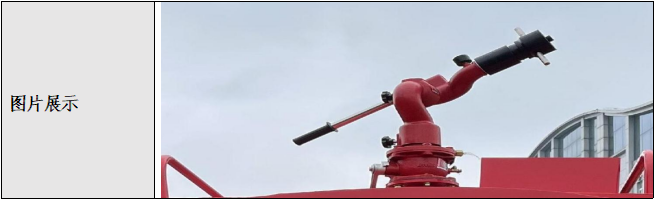

※消防炮※（可選灑水炮）
型號 | 20 型消防水炮 | ||
射程（m） | 水≥48 | 流量（L/s） | 20 |
壓力（Mpa） | 0.8 | 俯仰旋轉（°） | -30～+70 |
重量（kg） | ≤35 | 水平旋轉（°） | 0～360 |
特點 | ◇射程遠、水流集中、保護面積大 ◇操作靈活方便、炮身可做水平回轉和仰俯回轉 ◇噴射時可做直流和噴霧 ◇主要規格、性能參數均符合中華人民共和國標準GB19156-2003 《消防炮通用技術條件》的要求 | ||
※消防泵※（可選灑水泵）
型號 | 20 型消防泵 | ||
引水方式 | 循環引水 | 安裝方式 | 后置式 |
**真空度（KPa） | ≥85 | 出口壓力（Mpa） | 1.0 |
7 米引水時間（秒） | ≤35 | 1min 內真空降值（KPa） | ＜2.6 |
特點 | ◇性能優良、效率高、結構緊湊、造型美觀、操作簡單、維護保養方便等特點 ◇泵殼采用導葉式，葉輪采用平衡環、平衡孔結構，大大減小了軸向力及徑向力，提高了壽命 ◇各項性能指標均符合GB6245-2006 標準，并通過**消防裝備質量監督檢驗**型式試驗。 ◇是目前國內消防泵的升級換代產品，并可與國外同類產品媲美
| ||
※專用功能※

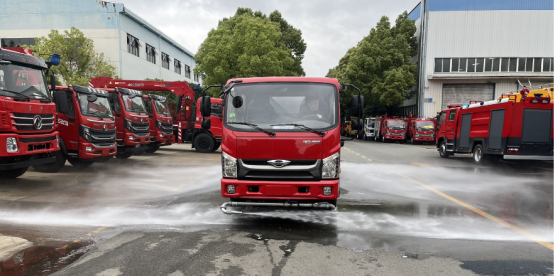

前沖 | 標配前置對沖圓錐噴嘴，沖洗寬度≥25m 圓錐噴嘴角度可以任意調節，可將中間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同時實現對多車道灑水降塵。 |
圖示 |
|

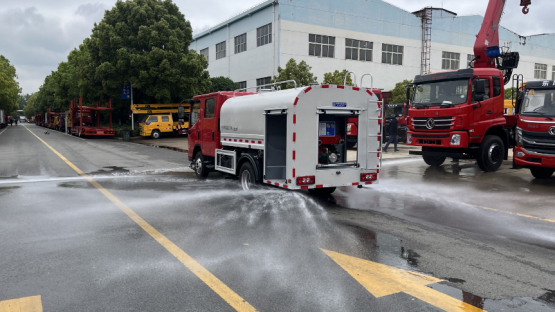

后灑 | 雙側后灑，灑水面積15m2 |
|
|
消防炮 | 流量達到20L/s，柱狀射程約48m，霧狀射程15m，可用作消防救援滅火。 |

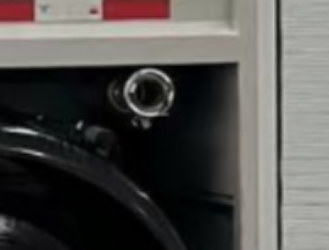

外注水 | 外注水具有連接簡便，解脫迅速、密封性能高等優點。 |
圖示 |
|

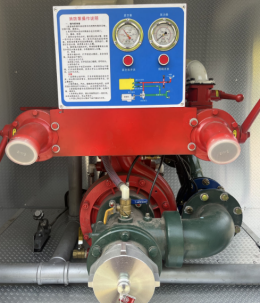

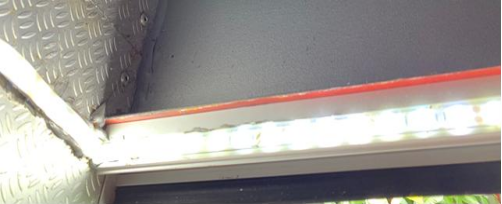

泵房照明 | 具有防水、防潮功能的LED 燈帶，滿足光線不足作業時泵房內的照明。 |
圖示 |
|

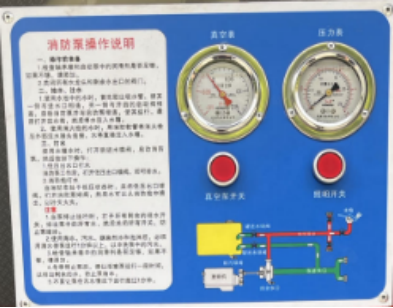

**面板 | 全新升級亞克力**面板，清晰明了的標注了管路示意圖及操作注意事項。 |
圖示 |
|
隨車消防器材※
序號 | 名 稱 | 型號 | 數量 | 單位 | 備注 |
1 | 吸水管 | KD100/2 m | 2 | 根 | 螺紋式 |
2 | 濾水器 | FLF100 | 1 | 件 | 螺紋式 |
3 | 水** | 1 | 支 | 內扣式 | |
4 | 吸水管扳手 | FS100 | 2 | 把 | |
5 | 注水帶 | 5 米 | 1 | 盤 | |
標配消防泵、消防炮；也可配灑水泵灑水炮 | |||||
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
