五十鈴供水車 技術規格書
主要性能
【整車技術參數】 | |||
產品** | 程力威牌 | 公告批次 | 383 |
產品名稱 | 灑水車 | 產品型號 | CLW5030GSSADY |
總質量(Kg) | 3485 | 罐體容積(m3) | 1.21 |
額定載質量(Kg) | 1155 | 外形尺寸(mm) | 5140×1880×2060,1980,1940,1900 |
整備質量(Kg) | 2200 | 貨廂尺寸(mm) | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 2 | 鞍座**載質量(Kg) | |
接近角/離去角(°) | 33/27 | 前懸/后懸(mm) | 977/1067 |
軸荷(Kg) | 1410/2075 | **車速(Km/h) | 140 |
備注 | 該車專用裝置主要是罐體和噴灑系統,主要用于路面灑水.罐體總容量1.21立方米,有效容積1.15立方米,介質:水,密度:1000千克/立方米.罐體外形尺寸(長度×長軸×短軸)(mm):1450×1400×900.ABS及ABS**器型號:QLJJABS-Y-03,生產廠家:重慶慶鈴汽車機加部品制造有限公司. | ||
【底盤技術參數】 | |||
底盤型號 | QL1030CZGAY | 底盤名稱 | 多用途貨車底盤 |
**名稱 | 慶鈴牌(繁體)牌 | 生產企業 | 慶鈴汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 4 |
軸距 (mm) | 3096 | ||
輪胎規格 | 245/70R17LT 10PR,265/60R18 | ||
鋼板彈簧片數 | -/5,-/3 | 前輪距(mm) | 1570,1590 |
燃料種類 | 柴油 | 后輪距(mm) | 1570,1590 |
排放依據標準 | GB18352.6-2016國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
4KH1CT6H1 | 五十鈴(**)發動機有限公司 | 2999 | 105 |
詳細描述

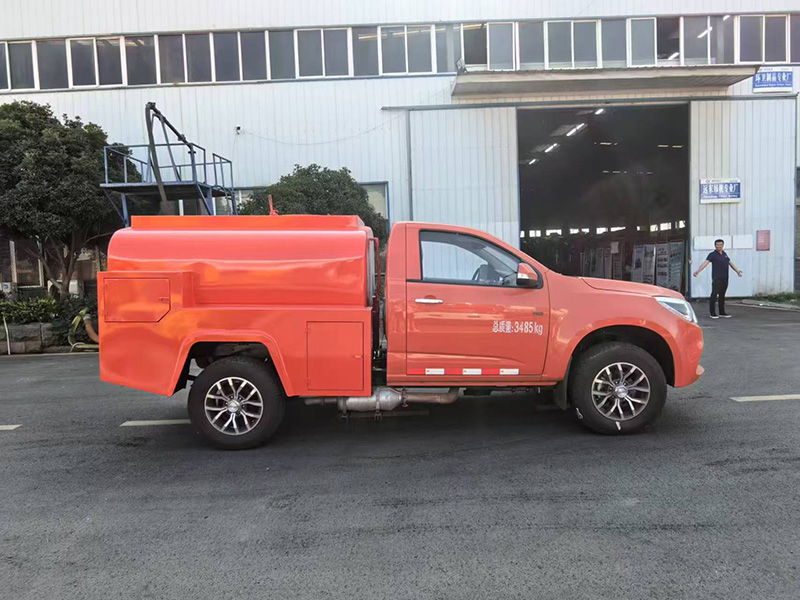

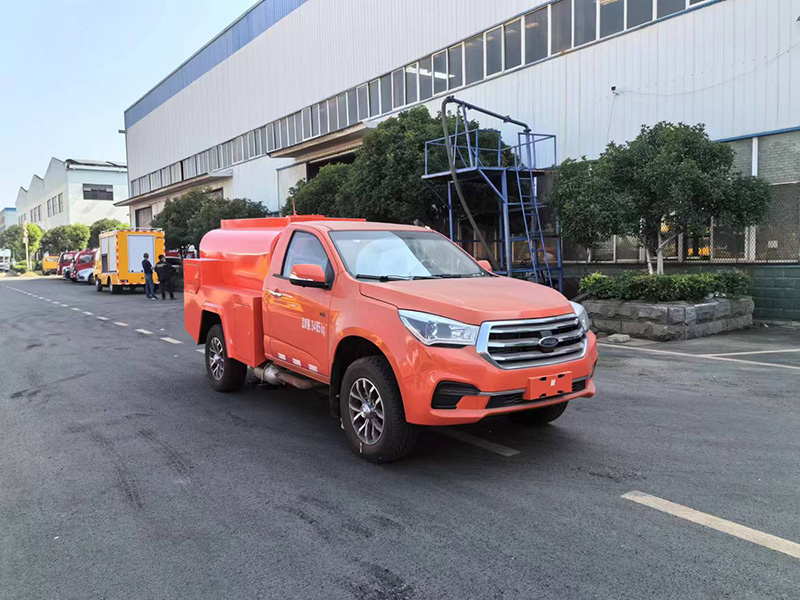

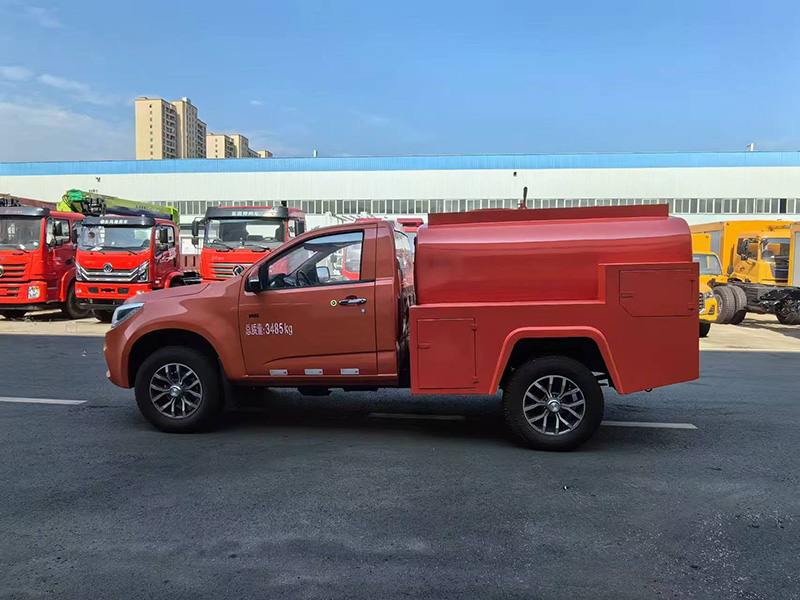

一、 整車
1. 外廓尺寸：5140×1880×2060,1980,1940mm
2. 乘員人數：2
3. 水罐：容積 1150L
4. 水泵：流量 25L/min
二、 底盤
1. 型號：QL1030CZGAY
2. 驅動型式：4×4
3. 軸距：3096mm
4. 發動機：
型號為 4KH1CT6H1，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
額定輸出功率為：105KW
排放標準：國Ⅵ
5. 變速箱：機械式手動變速箱，5 個前進檔
6. 分動箱:四驅機械手動,全驅/后驅兩擋轉換
7. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
8. 制動系統
駐車制動：**鼓式制動
**制動：發動機排氣制動
9. **車速：140km/h
三、 駕乘室
1. 結構：整體鋼骨架焊接長頭駕駛室，固定型。
2. 布局：單排兩開門，乘員人數為 2。

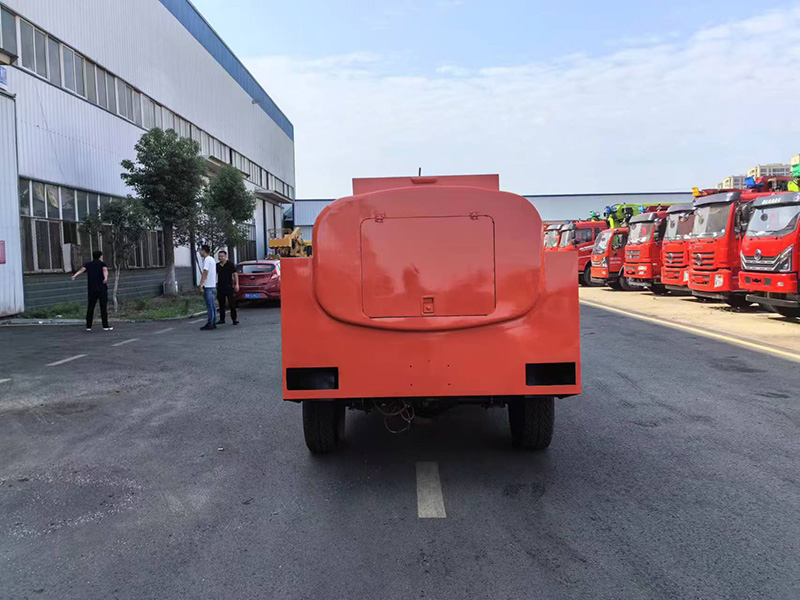

四、 上裝
(一) 罐體
1. 容積：1100L
2. 結構：
方圓焊接結構，內設分倉隔板。
人孔及人孔蓋 1 套，直徑φ500 mm。
注水管位于罐體右邊，通徑為 DN65。
3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為 3mm，封頭厚度為4mm。
內壁全部做防腐處理，經久耐用。
4. 設備：
人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
排污閥：手動**
(二)器材箱
1. 結構：
l箱體為方圓焊接結構,與前端水罐為整體滾壓成型。
2. 材質：為優質碳鋼材料。
3. 倉門：尾部上掀倉門，采用氣彈簧撐桿，方便開啟。
4. 爬梯：罐體左前側配備可供消防人員上下的爬梯。
五、 泵及水路系統
1． 機動消防泵:
尺寸：850*650*700（mm)
流量:25(L/min)
壓力：1.2（Mpa)
水霧射程:16(m)
細水霧射程:13.5（m）
霧滴顆粒：≤400
3． 管路
罐出水管路：DN50，帶手動球閥，右置向右
水帶出水管路： DN50，帶手動球閥，右置向右
六． 電氣系統
1. 尾部裝有符合**標準的組合尾燈和牌照燈。
七、 器材配備及布置
1. 配備原則
客戶有特殊需求時，根據客戶的需求配備
客戶沒有特殊需求時，按照公司的企業標準配備
八、 隨車基本配備清單
序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
1 | 吸水膠管 | 1 根 | 2 | 40 森林消防水帶 | 2 盤 |
3 | 40 森林消防水** | 1 把 | 4 | 65 轉 40 管牙接口 | 1 個 |
5 | 底盤專用工具 | 1 付 |
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
